Scrocia bancali
Lo scrocia bancali EXON è una cella robotizzata che separa i bancali accatastati incrociati e li reimpila dritti, su tre pile da 8, pronti per la linea o per il magazzino. Impiega un robot Yaskawa con pinza in carbonio EXON, per bancali EPAL e 1000 x 1200 mm.
- 2700 mmdi catasta incrociata in ingresso
- 3 piledritte da 8 bancali in uscita
- Carboniopinza EXON con piano aspirante in spugna
- Yaskawarobot antropomorfo
Come funziona
Il ciclo in 4 fasi. Su YouTube il video della macchina al lavoro.
Ingresso della catasta
La catasta di bancali incrociati, alta fino a 2700 mm, entra nella cella con il muletto.
Prelievo
Il robot preleva un bancale alla volta con la pinza in carbonio a piano aspirante.
Rotazione
Il bancale incrociato viene ruotato e allineato agli altri.
Impilamento
I bancali escono impilati dritti, su tre pile da 8.
Viste

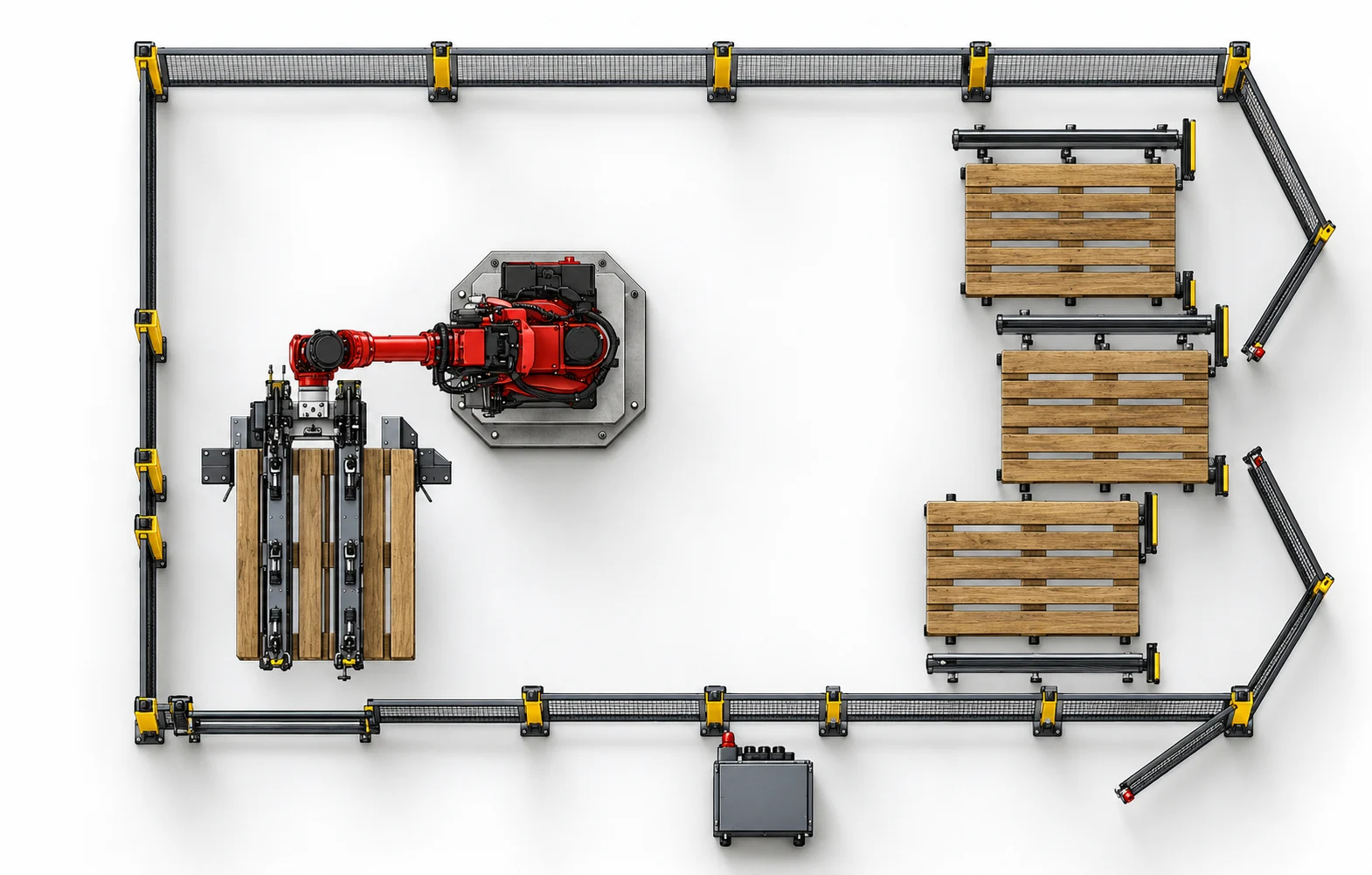

La cella vista da due lati. Render dal progetto CAD della cella.
Vantaggi
Niente bancali a mano
Un lavoro pesante e ripetitivo sottratto agli operatori.
Pile regolari
Bancali allineati su tre pile da 8, pronti per linee e magazzini automatici.
Pinza leggera
Pinza in carbonio progettata e costruita da EXON, con piano aspirante in spugna autoescludente.
Dati tecnici
Cella che riceve con il muletto le cataste di bancali incrociati, alte fino a 2700 mm. Il robot Yaskawa preleva un bancale alla volta con una pinza in carbonio progettata e costruita da EXON, con piano aspirante in spugna autoescludente, lo ruota e lo impila dritto: in uscita tre pile da 8 bancali, pronte per la linea o per il magazzino.
Richiedi la scheda tecnica| Robot | Yaskawa, antropomorfo |
|---|---|
| Pinza | In carbonio, con piano aspirante in spugna autoescludente, progettata e costruita da EXON |
| Formati di bancale | EPAL 800 x 1200 mm e 1000 x 1200 mm |
| Altezza delle cataste | Fino a 2700 mm |
| Ingresso | Cataste incrociate, caricate con il muletto |
| Uscita | Tre pile dritte da 8 bancali |
Domande frequenti
Quali formati di bancale gestisce lo scrocia bancali?
Bancali EPAL 800 x 1200 mm e bancali 1000 x 1200 mm.
Quanto alte possono essere le cataste?
Fino a 2700 mm.
Come entrano ed escono i bancali?
Le cataste incrociate entrano con il muletto; i bancali escono impilati dritti su tre pile da 8.
Quale pinza usa il robot?
Una pinza in carbonio progettata e costruita da EXON, con un piano aspirante in spugna autoescludente: aspira solo dove appoggia sul bancale.
