Punzonatrice imbutitrice con motori lineari
La punzonatrice con motori lineari EXON è un'imbutitrice per loghi in alluminio da lamiera di 0,7 mm: imbutisce, pretaglia e taglia un pezzo ogni 2 secondi, con ±0,03 mm di precisione. Monta motori lineari Siemens su tutti gli assi, sviluppa 30 t di forza ed è in produzione dal 2018.
- 2 sper pezzo: imbutitura, pretaglio e taglio
- 45colpi al minuto su alluminio da 0,7 mm
- ±0,03 mmdi precisione
- Dal 2018in produzione, senza fermi
Come funziona
Il ciclo in 4 fasi. La simulazione 3D riproduce la macchina dal progetto: il robot carica la lastra, il marcatore laser la marca, le telecamere la azzerano e la pressa imbutisce, pretaglia e taglia 12 loghi. La disposizione è quella di progetto, i tempi sono quelli della simulazione. Tocca una fase per visualizzarla.
Viste

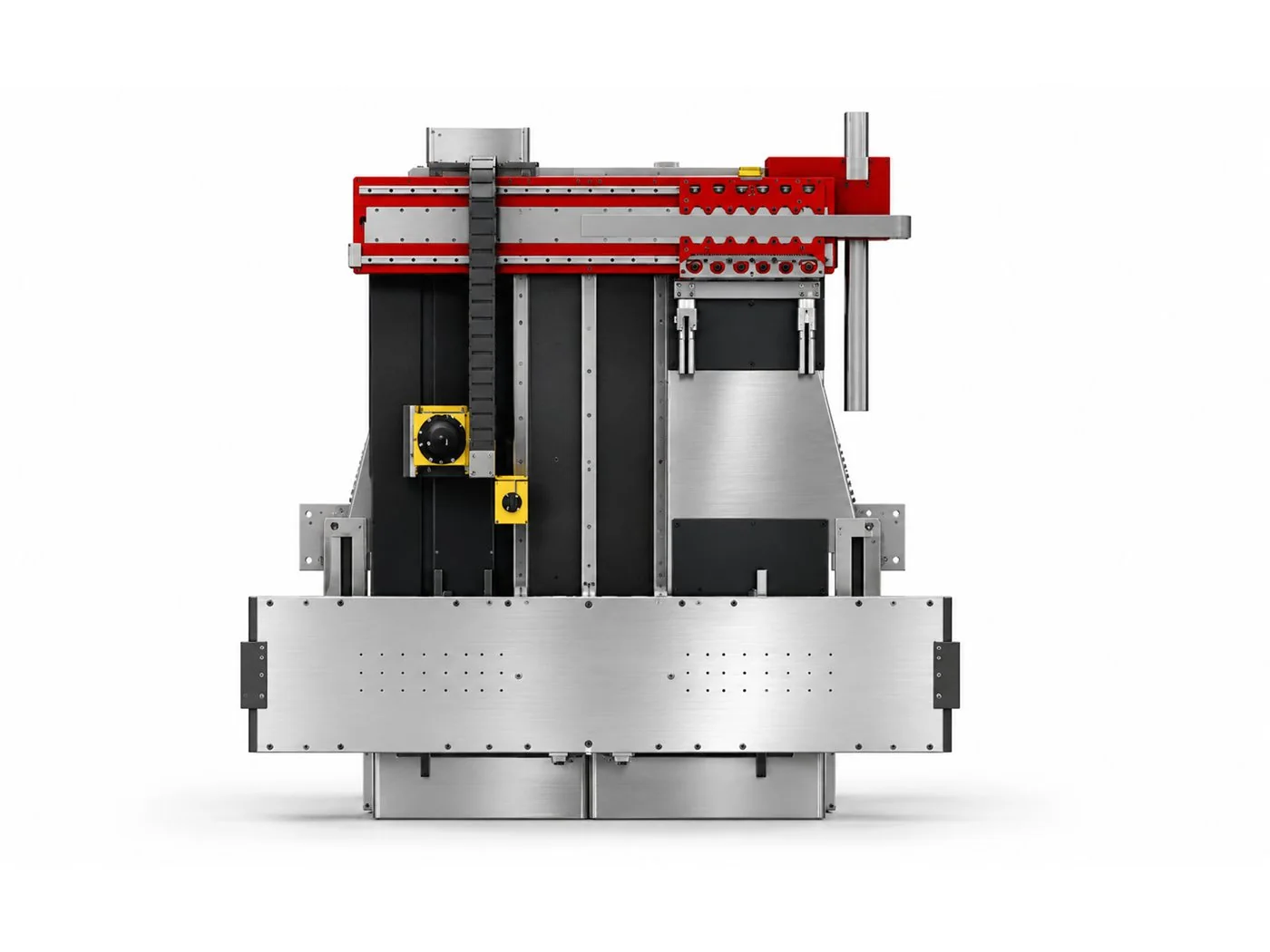

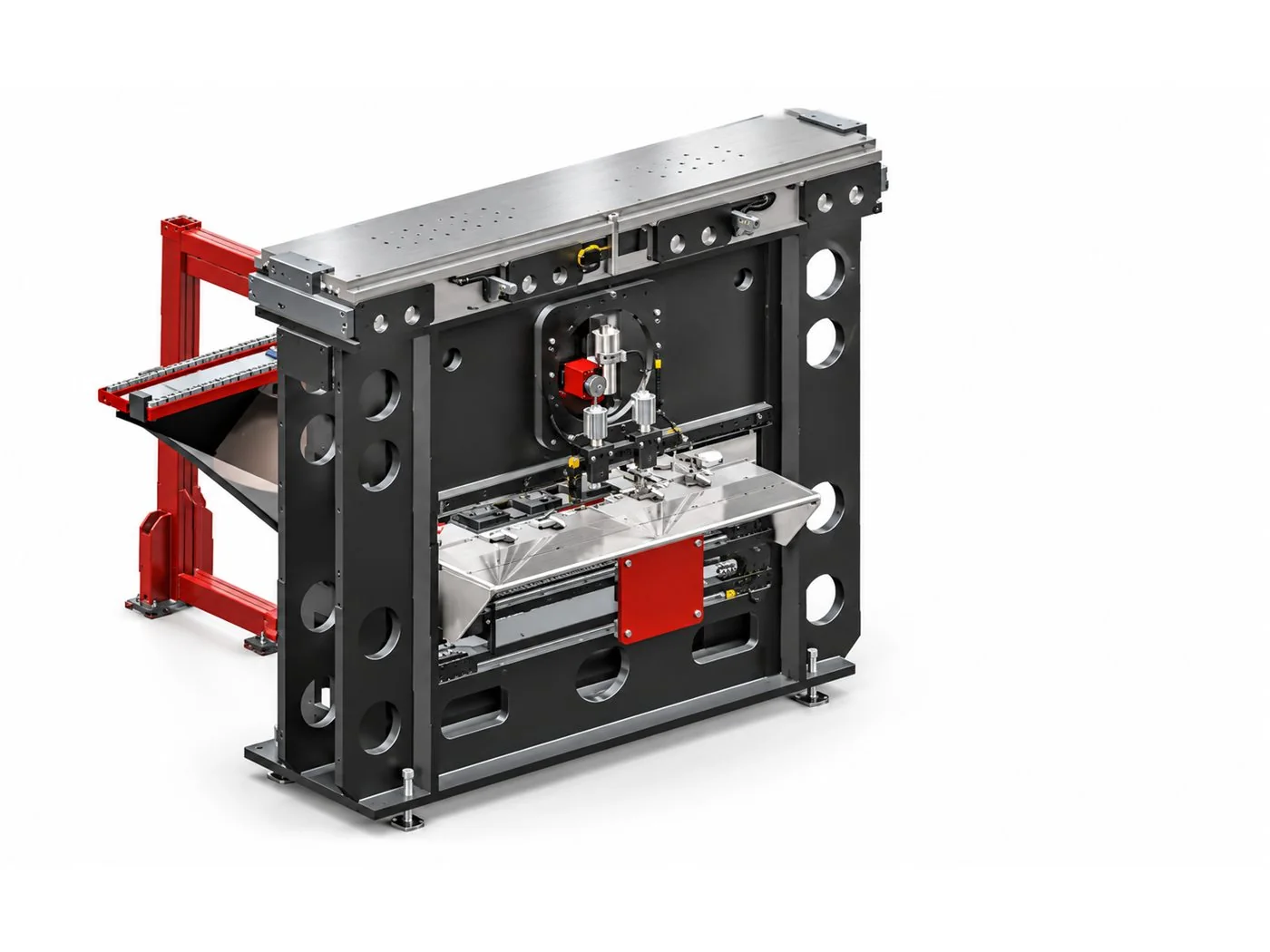

La punzonatrice vista da tre lati. Render dal progetto CAD della macchina.
Vantaggi
Nessuna manutenzione meccanica
Nessuna vite soggetta a rottura: l'unico organo a strisciamento sono le guide, a lubrificazione automatica.
Precisione di ±0,03 mm
Le telecamere azzerano la serigrafia della lastra rispetto agli utensili e i motori lineari posizionano senza giochi.
Più produzione
Rispetto alle precedenti punzonatrici a vite, che producevano il 40% in meno e si guastavano una volta all'anno.
Caso reale
Il cliente non lo nominiamo, i numeri sono quelli dell'impianto.
Il cliente
Un produttore di loghi in alluminio.
Prima
Lavorava con vecchie punzonatrici a vite: la vite si rompeva una volta all'anno, la precisione non era soddisfacente e la produzione era inferiore del 40%.
Oggi
Dal 2018 la punzonatrice EXON con motori lineari produce un pezzo ogni 2 secondi con ±0,03 mm di precisione; l'unica manutenzione è la lubrificazione automatica delle guide.
Dati tecnici
Punzonatrice imbutitrice con motori lineari Siemens sugli assi X e Y che muovono la lamiera, sul carrello che sviluppa le 30 tonnellate e sui due carrelli degli utensili. Il robot carica la lastra, le telecamere azzerano la serigrafia rispetto agli utensili e il cambio lineare rapido a 5 utensili esegue in sequenza imbutitura, pretaglio e taglio: un pezzo ogni 2 secondi.
Lavora alluminio da 0,7 mm ed esegue rilievo, imbutitura, taglio e coniatura. Carico e scarico sono automatici; il controllo è affidato a un PLC Siemens.
Richiedi la scheda tecnica| Forza di punzonatura | 30 t |
|---|---|
| Motori lineari | Siemens, sugli assi X e Y della lamiera, sul carrello di punzonatura e sui due carrelli degli utensili |
| Materiale e spessore | Alluminio da 0,7 mm |
| Colpi al minuto | 45 |
| Cadenza | Un pezzo ogni 2 secondi |
| Precisione | ±0,03 mm |
| Utensili | 5, con cambio lineare rapido |
| Lavorazioni | Rilievo, imbutitura, taglio e coniatura |
| Allineamento | Telecamere che azzerano la serigrafia della lastra rispetto agli utensili |
| Controllo | PLC Siemens |
| Carico e scarico | Automatici, carico con robot |
| Manutenzione | Guide a lubrificazione automatica, l'unico organo a strisciamento |
| Ingombro | 4000 x 5000 mm |
| Peso | 4000 kg |
| Tempi di consegna | 12 mesi |
| In produzione | Dal 2018 |
Domande frequenti
Cosa cambia in una punzonatrice con motori lineari?
La trasmissione: nel motore lineare la spinta agisce direttamente sulla parte in movimento, senza viti, cinghie o riduttori intermedi. Nella nostra macchina i motori lineari Siemens muovono la lamiera sugli assi X e Y, il carrello da 30 t e i due carrelli degli utensili: niente giochi e nessuna vite da sostituire.
Punzonatrice con motori lineari o a vite: che differenza c'è?
Con i motori lineari la macchina produce un pezzo ogni 2 secondi con ±0,03 mm di precisione. Nel caso reale, le precedenti punzonatrici a vite producevano il 40% in meno, avevano una precisione non soddisfacente e la vite si rompeva una volta all'anno.
Quanti colpi al minuto fa la punzonatrice con motori lineari?
45 colpi al minuto su alluminio da 0,7 mm. Con imbutitura, pretaglio e taglio esce un pezzo ogni 2 secondi.
Che precisione ha la punzonatrice con motori lineari?
±0,03 mm. Le telecamere azzerano la serigrafia della lastra rispetto agli utensili prima della lavorazione.
Che manutenzione richiede?
Quasi nessuna: l'unico organo a strisciamento sono le guide, a lubrificazione automatica.
In quanto tempo la consegnate?
Circa 12 mesi dall'ordine. Forza, utensili e automazione di carico vengono progettati sul tuo pezzo.
